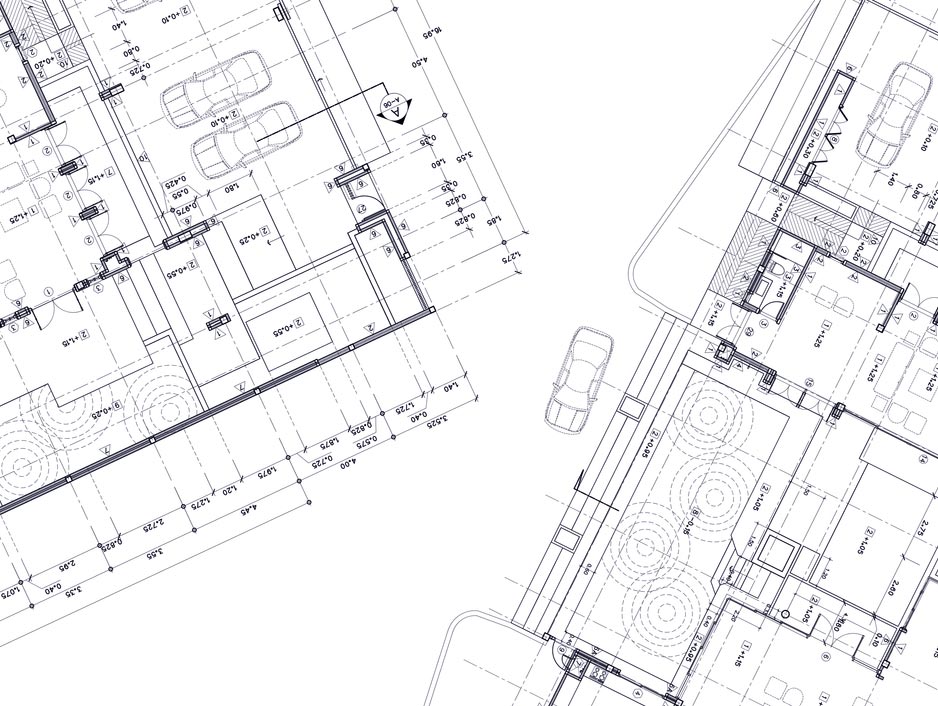

طراحی نقشه اتوکد
طراحی نقشه ساختمان یکی از پیچیده ترین و چالش برانگیز ترین فعالیت ها در رشته معماری است. مهندسین آرین پاراکس معتقدند که کیفیت یک ساختمان به کیفیت نقشه ی طراحی شده برای آن وابسته است. از اینرو هر چقدر یک نقشه با کیفیت بیشتری طراحی شود، خروجی کیفیت بیشتری خواهد داشت. و از سوی دیگر هر چقدر یک نقشه با کیفیت پایین تری طراحی شود، خروجی نهایی از کیفیت پایین تری بهره مند خواهد بود. اتوکد نیز یکی از نرم افزارهای طراحی نقشه ساختمان است. در این مقاله از طراحی نقشه اتوکد بیشتر خواهیم گفت.
آنچه در این مطلب می خوانید...
انتخاب اتوکد کار حرفه ای و معیارهای نقشه اتوکد
طراحی نقشه برای ساختمان به وضعیت فرهنگی و اجتماعی و اقتصادی افراد وابسته است. و از سوی دیگر همین موضوع (یعنی طراحی نقشه ساختمانی) بر وضعیت رفاهی افراد تاثیر مستقیمی دارد. لذا انتخاب درست و لحاظ کردن نهایت دقت در این زمینه از ارزش و اهمیت زیادی برخوردار است.
در ادامه تیم آرین پاراکس نکاتی را درباره طراحی پلان اتوکد و انتخاب اتوکد کار ذکر خواهد کرد که با رعایت آنها می توانید یک نقشه اتوکدی با کیفیت داشته باشید.
نکات ضروری درباره طراحی نقشه اتوکد
1 – جانمایی فضاهای داخلی پلان
این آیتم از مهمترین مواردی است که در زمان طراحی نقشه اتوکد ساختمان مسکونی باید آن را به دقت لحاظ نمود.
اما نکته ای که در طراحی نقشه آپارتمان مهم تلقی می شود لحاظ کردن تفاوت میان جانمایی بناهای شمالی و جانمایی بناهای جنوبی است. در ادامه از تفاوت این دو بیشتر خواهیم گفت.
2 – جانمایی در زمین بناهای شمالی:
در این گونه ساختمان ها، فضاهای اصلی از جمله آشپزخانه، پذیرایی، نشیمن و… را مشرف به حیاط طراحی می کنند. دلیل آن است که می خواهند این فضاها در خلال روز از نور طبیعی بهره مند باشند.
در انتهای پلان نیز معمولا فضاهای خصوصی را قرار می دهند. اتاق خواب ها، حمام، سرویس بهداشتی و … از جمله فضاهای خصوصی هستند که در انتهای پلان طراحی می شوند. گفتنی است که در نظر گرفتن یک نورگیر در انتهای ساختمان ضروری است. جایگذاری نورگیر در نهایت باعث می شود تا بخش های جنوبی ساختمان غرق در تاریکی نباشند.
3 – جانمایی در زمین بناهای جنوبی:
زمین های جنوبی نسبت به زمین های شمالی از مزیت برخوردارند. نورگیر بودن آنها از دو طرف عمده مزیت آنها است. اما نکته ای که در همین زمینه وجود دارد و مهم تلقی می شود این است که در زمین های جنوبی نور از طرف حیاط به بنا تابیده می شود از اینرو مهم است که اجزای مهم خانه از جمله آشپزخانه، اتاق پذیرایی، نشیمن و… را در سمت نورگیر و در طرف حیاط طراحی نمود. این مورد باعث می شود تا در طول روز، نور خوبی به فضای داخلی خانه تابیده شود. گفتنی است که در چنین مواردی لازم است تا اتاق خواب ها، در ضلع مخالف طراحی شوند.
خلاصه اینکه بهترین و مفیدترین نور طبیعی نور جنوب است و منظور از نور جنوب نوری است که از طرف جنوب به بنا تابیده می شود. از اینرو مهم است که جانمایی آیتم ها در فضای خانه به گونه ای باشند که بخش های اصلی مشرف به حیاط و بخش های خصوصی ( سرویس بهداشتی، اتاق خواب و…) مشرف به ضلع مخالف طراحی شوند.
لازم به ذکر است که اگر این اتفاق رخ ندهد و جایگذاری بخش های مختلف ساختمان، برعکس باشند، فضاهای اصلی ساختمان از نور مفید روز محروم شده و اتاق خواب ها ( که در طول روز کمتر مورد استفاده قرار می گیرند) تمام نور مفید را به خودشان اختصاص خواهند داد.
توجه به نور در زمان نقشه کشی
نور طبیعی و استفاده از آن مهم است. به همین دلیل در زمان طراحی نقشه اتوکد ، یک اتوکد کار با سابقه باید توجه داشته باشد که از حداکثر پتانسیل نور طبیعی استفاده نماید. اما کیفیت و کمیت نور تابیده شده، اصل مهم تری است که در زمان طراحی نقشه های مهندسی معماری و جایگذاری پنجره ها باید به دقت مورد توجه قرار بگیرد.
همانطور که می دانید نور زیاد و شدید منجر به افت کیفیت فضاهای درونی ساختمان می شود. و به همان اندازه که نور مناسب، لازم است نور زیاد می تواند برای ساکنین آزاردهنده باشد.
به همین دلیل طراحان در زمان طراحی نقشه اتوکد نباید دچار خطا شوند. آنها نباید پنجره ها را به گونه ای طراحی کنند که بیشترین میزان نورگیری را داشته باشند. نور ورودی باید متعادل و معقول در نظر گرفته شود.
البته این موضوع برای فضاهای اصلی مانند اتاق پذیرایی و … میتواند موضوعیت داشته باشد. اما در نظر گرفتن آن برای طراحی فضاهای داخلی مثل اتاق خواب اشتباه است. مسلما سطح نورگیری پنجره اتاق خواب با سطح نورگیری پنجره اتاق نشیمن متفاوت است.
پس کنترل شدت نور ورودی به خانه مطلب مهمی است که در زمان طراحی باید به دقت مورد بررسی قرار بگیرد و از وظایف یک اتوکد کار حرفه ای است.
آرین پاراکس توصیه می کند در نظر گرفتن مساحت و نوع کاربری موضوع مهم دیگری است که در زمان طراحی پلان توجه کردن به آن الزامی است. لذا طراح بایستی تمامی شرایط را در نظر بگیرد و عرض و ارتفاع پنجره را به گونه ای طراحی کند که ساکنین و کاربران بتوانند بهترین بهره ممکن را از فضا ببرند.
در رابطه با آشپزخانه نیز باید گفت که این بخش مهمترین بخش منزل و در واقع قلب خانه است. به همین دلیل نورگیر بودن و تهویه مناسب در این فضا از اهمیت برخوردار است. لذا آشپزخانه حتما بایستی پنجره داشته باشد. چون فعالیت هایی مثل آشپزی و وجود وسایل گرمازا مثل یخچال، اجاق گاز و… در این فضا می تواند آن را گرمتر کند. اما در سوی دیگر باید توجه داشت که پنجره موجود در آشپزخانه نباید آنقدر نورگیر باشد که ورود نور طبیعی به گرمای موجود در آن اضافه نماید. خلاصه اینکه فضای آشپزخانه باید نورگیر باشد اما از ورود نور مستقیم خورشید نیز مصون بماند. بهترین کار این است که آشپزخانه کمی عقب تر از فضای اصلی ( آشپزخانه، نشیمن و… ) طراحی شود.
نرم افزار اتوکد در بسیاری از رشته های از جمله معماری ، عمران ، برق ، مکانیک کاربرد گسترده دارد حتی در ساخت وسایل کوچک و کارهای صنعتی نیز این نرم افزار بسیار کاربردی است بدین منظور تیم آرین پاراکس کلاس های تدریس خصوصی اتوکد برای کارفرمایان و علاقه مندان به این رشته بصورت محدود برگزار می نماید.
طراحی واحد 3 خوابه به هر قیمتی ممنوع است!!
طبیعتاً مالکیت واحد 3 خوابه از مالکیت واحد 2 خوابه ارزش بیشتری دارد. اما نباید به هر قیمتی واحد سه خوابه طراحی کرد. چراکه طراحی نقشه آپارتمان سه خوابه در زمین با متراژ پایین دردسر ساز است.
در همین زمینه به عنوان یک توصیه گفته می شود که به هیچ عنوان زمینی که مساحت آن از 130 متر کمتر است را سه خوابه طراحی نکنید. چرا که انجام دادن کاری خلاف این، میتواند کیفیت سایر بخش ها را دستخوش تغییر کند. در ضمن در صورت طراحی زمین با مساحت کمتر 130 متر به صورت 3 خوابه، کیفیت اتاق خواب سوم از نظر متراژ، تهویه، نورگیری، تحت تاثیر قرار خواهد گرفت.
چون برای طراحی اتاق خواب اضافه در فضای کوچک، قطعا باید قید بعضی از استانداردها را زد. بنابراین سعی کنید که چنین فضاهایی را به صورت 2 خوابه طراحی کنید تا مجبور نباشید بعضی از استانداردها را زیر پا بگذارید. همچنین باید گفت که نادیده گرفتن این اصول میتواند در زمان فروش ملک برایتان دردسرساز باشد.
کار اتوکد کار فقط ترسیم پلان نیست!
در زمان طراحی نقشه اتوکد میتوان برای نشیمن خصوصی نیز ایده هایی را به اجرا درآورد. این بخش جزو بخش هایی است که لحاظ کردن آن در زمان طراحی نقشه میتواند کیفیت بنا را تا حد زیادی افزایش دهد. البته مانند مورد قبلی باید توجه داشت که نشیمن خصوصی را تنها در فضایی طراحی می کنند که متراژ زمین در آن فضا زیاد باشد. کما اینکه طراحی آن در زمین با متراژ پایین می تواند کیفیت سایر بخش ها را دستخوش تغییر قرار دهد. به همین دلیل در نظر گرفتن تمامی جوانب در زمان طراحی پلان اتوکد توسط یک اتوکد کار حرفه ای مهم است.
در همین زمینه شرکت آرین پاراکس پیشنهاد می کند که اگر آیتم مورد نظر به صورت 3 خوابه طراحی می شود، طراحی نشیمن خصوصی در زمین هایی با متراژ کمتر از 150 متر، میتواند مشکلاتی را از بابت کیفیت سایر بخش ها ایجاد نماید. در چنین صورتی احتمالا باید از متراژ سایر بخش ها کم کنید. مگر اینکه قصد داشته باشید که خانه را به صورت دو خوابه طراحی نمایید.
البته لازم به ذکر است که این تنها متراژ نیست که میتواند ملاکی برای جایگذاری نشیمن خصوصی شود، بلکه سیرکولاسیون، و روابط فضاهای داخلی پلان نیز معیار دیگری است که در زمان طراحی نشیمن خصوصی باید به آن توجه کرد. قابلیت چیدمان، قابلیت مبله شدن، نورگیری مناسب و… از جمله فاکتورهای مهمی هستند که در زمان طراحی داخلی و طراحی نقشه اتوکد باید به آنها توجه کرد.
با این حساب باید توجه داشت که جایگذاری نشیمن خصوصی تنها در متراژ بالای 180 متر منطقی و معقول است.

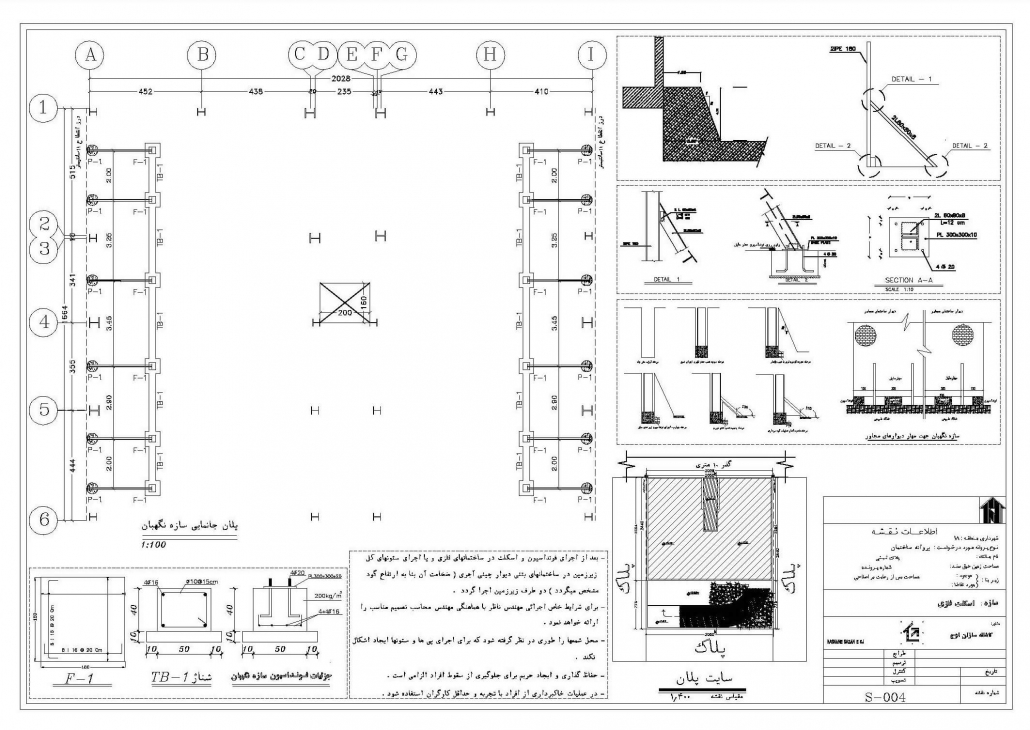

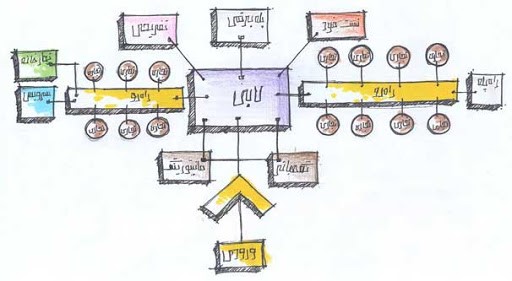

توجه به سیرکولاسیون در زمان طراحی نقشه اتوکد
توجه به این مورد در زمان طراحی پلان اتوکدی لازم و ضروری است. از اینرو نکاتی که در ادامه ذکر خواهند شد لازم الاجرا هستند.
1 – طراحی یک فیلتر یا فضای خصوصی در ورودیه آپارتمان ضروری است. این فیلتر علاوه بر اینکه میان درب ورودی و سالن یک فاصله می اندازد، می تواند مکان خوبی برای جایگذاری سرویس بهداشتی و قرار دادن رختکن، جاکفشی و… نیز باشد.
2 – آشپزخانه حتما بایستی به فضای نشیمن، و به قسمت ناهارخوری دسترسی مستقیم داشته باشد. پس پذیرایی و سالن حتما بایستی در مجاورت آشپزخانه طراحی شوند.
3 – مهم است که آشپزخانه طوری طراحی شود که از قسمت سالن و یا پذیرایی، دید مستقیمی نداشته باشد. رعایت این مورد بدین خاطر است که افراد در آشپزخانه معذب نباشند و هر فردی آزادی عمل خودش را در محیط خانه داشته باشد.
4 – ورودی اتاق خواب ها نیز از اهمیت برخوردار است. لذا برای این قسمت نیز باید فیلتر و فضای تقسیم در نظر گرفته شود. همچنین جایگذاری آنها باید به گونه ای باشد که درب اتاق ها از نشیمن یا سالن قابل رویت نباشد.
5 – ذکر این نکته درباره سرویس بهداشتی و حمام نیز واجب است. از اینرو این فضا باید به گونه ای طراحی شود که درب ورودی آنها از سالن و یا قسمت پذیرایی قابل مشاهده نباشد. به منظور معذب نشدن افراد در محیط خانه، رعایت این نکات الزامی است.
6 – جانمایی تراس
در زمان طراحی نقشه اتوکد (Autocad) باید به این نکته داشت که وجود تراس یا بالکن برای محیط های مسکونی یک ضرورت غیرقابل انکار است. در طراحی آن نکات زیادی باید مورد توجه قرار بگیرند. بهترین دسترسی، محل قرار گیری، مساحت و… از جمله مواردی هستند که رعایت آنها در زمان طراحی و جایگذاری تراس الزامی است.
اتوکد در طراحی دکوراسیون داخلی
با استفاده از برنامه اتوکد میتوان نوع دکوراسیون و ترتیب تمامی اجزای موجود در یک نقشه را به صورت مجازی ترسیم نموده و شکل کاملی از ایده ها در کنار هم را مشاهده کرد. به همین جهت اکثر طراحان حرفهای اتوکد برای نمایش ایده های خود و ترسیم آن به شکل دقیق و اصولی از این نرم افزار استفاده زیادی میکنند. این نرم افزار در صنایع مختلف قابل استفاده است اما بیشتر در طراحی و معماری مورد استفاده قرار میگیرد.
نحوه برآورد هزینه نقشه کشی
تعرفه طراحی نقشه در شرکت آرین پاراکس بستگی به عوامل مختلفی از جمله متراژ هر واحد ، موقعیت قرار گیری زمین و سبک طراحی دارد جهت دریافت اطلاعات بیشتر می توانید وارد صفحه هزینه نقشه کشی شوید و جدول تعرفه خدمات مهندسی را مشاهده کنید.

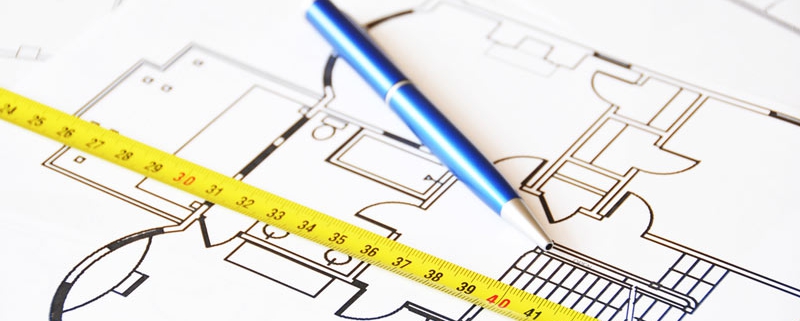

طراحی نقشه اتوکد فقط برای ساختمان های در حال ساخت نیست همانطور که ذکر کردیم نقشه کشی ساختمان کاربردهای مختلفی دارد که می توان به برداشت نقشه وضع موجود ساختمان های قدیمی اشاره کرد اما کاربر آن چیست ؟
بسیاری از اوقات برای بازسازی ساختمان ، تغییر کاربری واحد های مسکونی یا اخذ مجوز فعالیت اماکن اداری تجاری نیاز به تهیه نقشه وضع موجود یک ساختمان است که از جمله فعالیت های دفتر فنی مهندسی آرین پاراکس مراجعه و تهیه نقشه برای این گونه ساختمان ها است.
با سلام و احترام
حدودا چند روز طول میکشه نقشه اتوکد برای آپارتمان 4 طبقه 100 متری تهیه کنید؟
سلام و درود
طراحی نقشه اتوکد معماری 7 روز
محاسبات سازه 5 روز
